0.2級型號
S3-AD-1 單相二線電流轉換器
S3-AD-1T 真有效值單相二線電流變送器
S3-AD-3 三相三線電流變送器
S3-AD-3T 真有效值三相三線電流變送器
0.5級型號
50-AT-1單相交流電流變送器
50-AT-3三相交流電流變送器
50-AT-1T單相TRMS交流電流變送器
特性
精度：± 0.2% R.O.
出色的長期穩定性（4~20mA，500Ω）
脈沖及突波保護（5KV）
詳細介紹

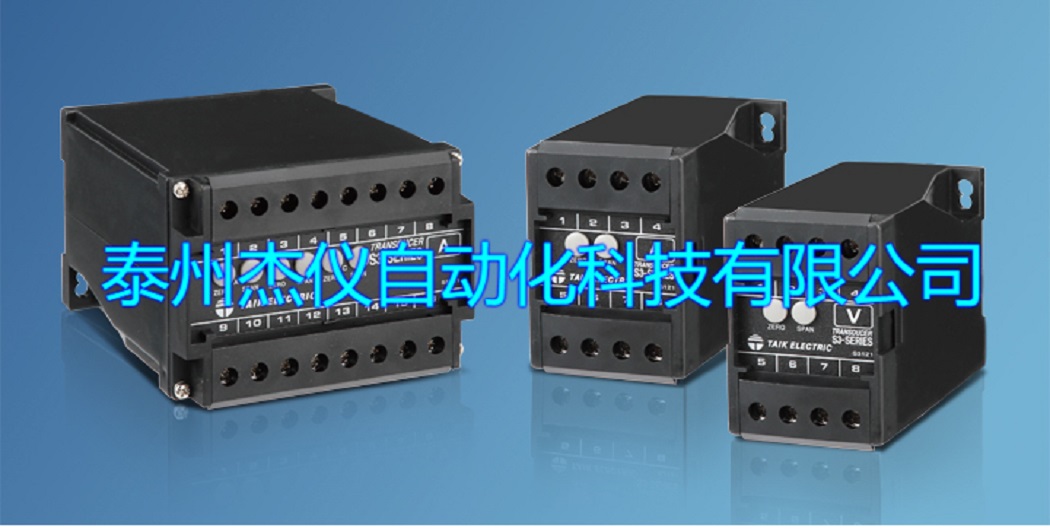

S3-AD電流轉換器，可用于單向或三項系統，將輸入信號以單級放大器做等比值輸出，如輸入信號為非正弦波（有高達30%的三次諧波含量），可選用TRMS，利用輸入訊號的均方根值，計算出有效值，進而放大轉換為等比值的輸出。
即使對于失真波型也能進行準確測量（TRMS）
安裝于盤內鋁軌。
外觀尺寸設計依據德國標準化學會DIN 46277。
精度： ±0.2% Rated of Output
功耗： AC ≦ 2.5 VA， DC ≦ 3W
功效： ≦0.1% R.O.
波形效應： ≦0.2% R.O. at distortion factor 30%(S3-AD-1T)
電源 ：AC 110V ±15%,50/60HZ
AC 220V ±15%,50/60HZ
DC24V, 48V, 110V, ±10%
S3-AD電流變送器選型手冊.pdf
