0.2級型號

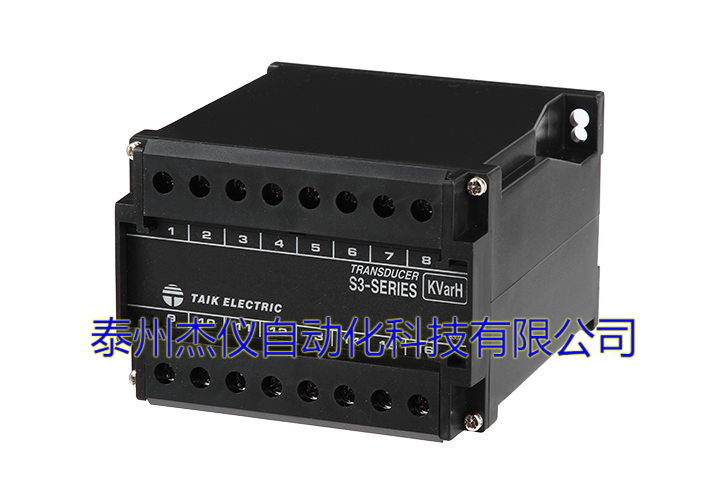

S3-RHD-1單相二線無功電能變送器
S3-RHD-3三相三線無功電能變送器
S3-RHD-3A三相四線無功電能變送器
0.5級型號
50-RHT-1單相二線無功電能變送器
50-RHT-3三相三線無功電能變送器
50-RHT-3A三相四線無功電能變送器
特性
精度：± 0.2% R.O.
可測量反向功率，即使是不平衡系統和失真波也能準確測量。
脈沖及突波保護（5KV）
詳細介紹
S3-WD乏時轉換器。
對于千乏時的測量，我們建立了另一個線性積分電路。 該電路利用來自乏的信號并對于相對的時間積分，通過無電壓觸點產生脈沖輸出，產生與千乏時成正比的脈沖。
安裝于盤內鋁軌。
外觀尺寸設計依據德國標準化學會DIN 46277。
精度： ±0.2% Rated of Output
輸入負載 ：
≦0.1VA （輸入安培）
≦0.2VA （輸入電壓）
消耗功率： AC ≦8VA， DC ≦ 6W
功效： ≦0.2% R.O. at distortion factor 15%
電源 ：
AC 110V ±15%, 50/60HZ
AC 220V ±15%, 50/60HZ
DC 24V, 48V, 110V, ±10%
S3-RHD無功電能變送器選型手冊.pdf
