0.5級型號

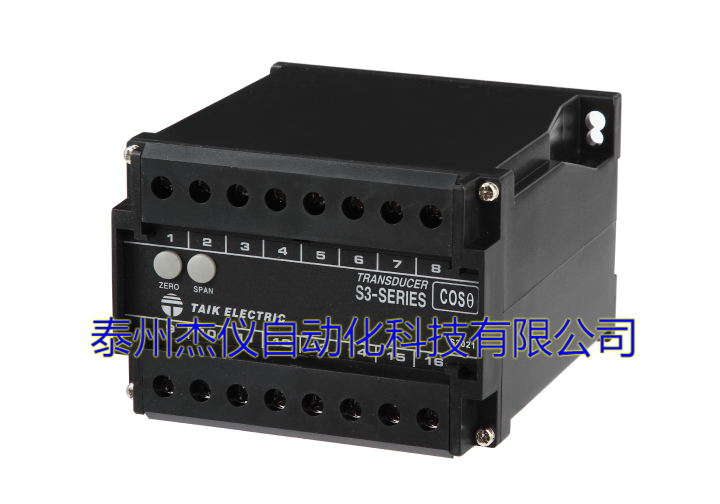

S3-PD-1單相二線功率因素變送器
S3-PD-3三相三線功率因素變送器
S3-PD-3A三相四線功率因素變送器
1.0級型號
50-PT-1單相二線功率因素變送器
50-PT-3三相三線功率因素變送器
50-PT-3A三相四線功率因素變送器
特性
精度：± 0.5% R.O.（PD），長期穩定性（4~20mA，500Ω）
即使是失真波也能準確測量。
脈沖及突波保護（5KV）
詳細介紹
S3-PD功率因素具有全系統的量測功能。 輸出以兩個輸入之間的相角（可以是電流或電壓）之線性函數做運算，該電路也可以用作功率因子傳送器，只需要加入一個COS回路。
輸出放大器提供恒定電壓或電流輸出。
輸出不受負載電阻的影響。
安裝于盤內鋁軌。
外觀尺寸設計依據德國標準化學會DIN 46277。
精度： ±0.5% Rated of Output ±0.3%
輸入負載 ：≦0.1VA （輸入安培）
≦0.2VA （輸入電壓）
消耗功率： AC ≦8VA， DC ≦ 6W
功效： ≦0.2% R.O. at distortion factor 15%
電源 ：AC 110V ±15%, 50/60HZ
AC 220V ±15%, 50/60HZ
DC 24V, 48V, 110V, ±10%
S3-PD功率因素變送器選型手冊.pdf
