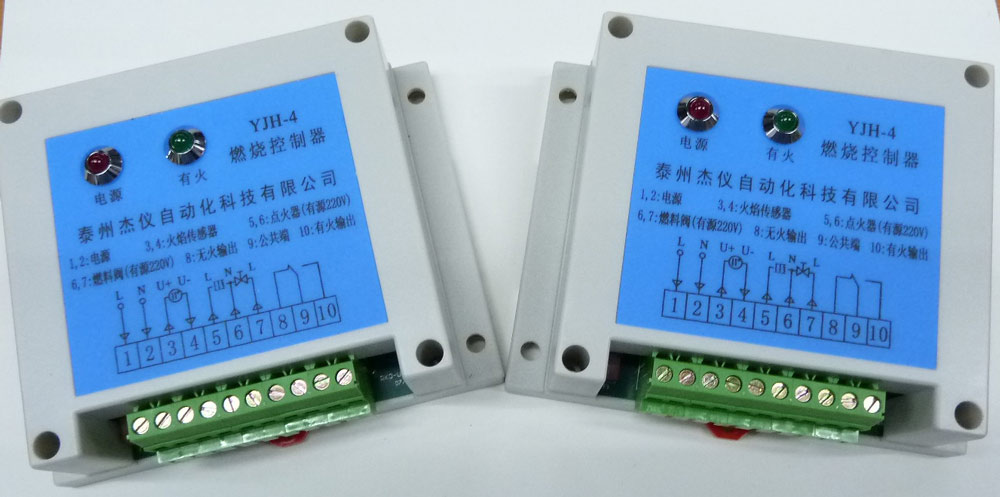

一、YJH-4智能燃燒控制器概述
YJH-4智能燃燒控制器以單片機微處理器為核心器件，以燃燒器或燃燒設備為控制對像的新一代智能型燃燒控制器，能夠?qū)崿F(xiàn)對燒嘴的自動點火、火焰指示和熄火報警等功能，從而實現對燒嘴輸出功率的控制，使燒嘴工作自動化。
本控制器程序設計和可靠的熄火保護功能，能夠有效的防止燒嘴結焦，保證燒嘴安全可靠運行。
控制器還可接上位機實現計算機控制或與常規PID溫度控制儀表配套，構成閉環溫度控制系統?？蓾M足多種特殊場合的需要，可廣泛應用于治金、機械、鑄造、陶瓷、化工等燃油燃?xì)夤I(yè)爐（窯），具有高效、節能、安全、等特點，是理想的節能產品。
適用于大、中型油/氣燃燒設備。
安全控制、火焰檢測、緊急關斷。
多種輸出，可選模擬量輸出。
使用電氣導軌安裝。
二、主要技術說明
1．電源電壓：AC220V±10%
2．電源頻率：50Hz
3．火檢傳感器：紫外光敏管
4．輸出電壓：AC220V（電源電壓）容量：3A
5．環境溫度：不大于45℃相對濕度：小于80%
6．外開尺寸：115X90X40mm （通用導軌安裝）
三、工件原理
可控制點火器自動點火，點火同時自動打開燃料閥。接通電源，電源指示燈（紅色）亮，在設定時間（7秒）內沒有點燃，控制器自動關閉點火器和燃料閥；如點火成功則關閉點火器，保持燃料閥打開，燃料正常供應。監測火焰時，若監測到有火焰，控制器有火指示燈（綠色）亮，并保持燃料閥打開，燃料正常供應；監測到無火焰時，控制器著火指示燈（綠色）滅，并自動關閉燃料閥。
四、接線方式；
1，2端子：AC220V工作電源
3，4端子：紫外傳感器
5，6端子：點火器（有源220V輸出）
6，7端子：燃料閥 （有源220V輸出）
8，9，10端子：繼電器無源觸點，8無火輸出，9公共端，10有火輸出。
