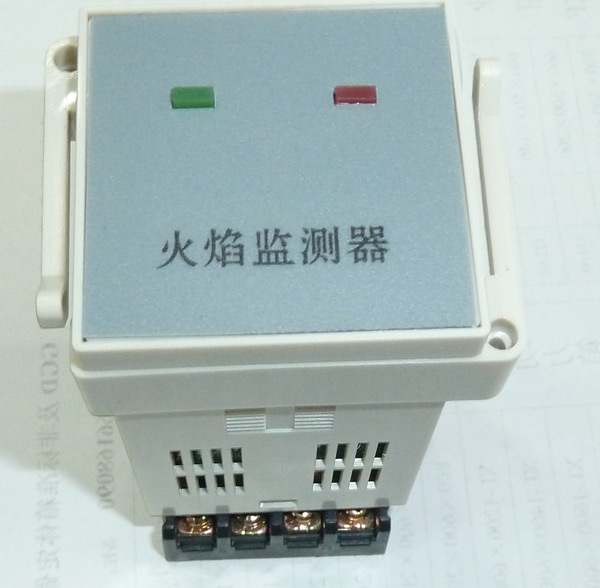

一、YJH-1C火焰監測報警控制器
YJH-1C火焰監測器用于工業爐窯或燃燒系統的火焰監測和控制。監測器以離子探針或UV光敏管作為火焰?zhèn)鞲衅鞅O(jiān)測火焰，具有性能優良、靈敏度高、工作穩定可靠等特點，可以實現火焰檢測、滅火保護等功能，廣泛用于以煤氣、天然氣等可燃?xì)怏w或柴油為燃料的燃燒系統中火焰需要監測和控制的場合，使系統的安全、連續、高效運行得到保障；是燃料爐進行自動化改造的必需部件。
YJH-1C火焰監測器體積小，重量輕，采用電氣導軌安裝形式，尤其適用于需要密集火監的場合，也可以用于其它火焰需要監測的場合，如火災報警等。
適用于大、中型油/氣燃燒設備。
安全控制、火焰監測、緊急關斷。
模塊化結構，可選信號放大器。
可提供火焰開關量信號。
著火響應時間：≤0.5秒
使用通用的安裝基座。
二、主要技術說明
配用離子探針
火焰熄滅響應時間：2秒
火焰安全穩定時間：2秒
工作電壓：220V/240V；50/60HZ
周圍環境溫度：-20～+50攝氏度
儀表尺寸：48X48X100mm
注：YJH-1C型控制器提供2付SPDT觸點，用于火焰信號的開關量輸出，適用于DCS系統是對火焰信號的控制。
三、工作原理
YJH-1C火焰監測器由控制器和傳感器兩部份組成。根據火焰高溫氣化導電原理，由傳感器經信號處理電路處理后送比較電路進行判別，結果送至輸出電路輸出并指示。當火焰正常燃燒時，控制器著火指示燈亮。繼電器常開閉合，常閉點斷開。當火焰未燃燒或熄火時，控制器著火指示燈不亮。繼電器常開斷開，常閉點閉合。
四、安裝及訂貨需知
外接線應可靠連接，設備應可靠接地，連接端須套絕緣防護套管。
安裝時應注意選擇安裝位置，要讓離子探針直接接觸火焰。
更換離子探針時，應輕拿輕放。根據探針的燒損成度定期檢查或更換。
本公司備有離子探針和UV傳感器，用戶可根據需要另外訂購
本公司還可以為用戶定制各類自控系統，歡迎垂詢。
五、儀表接線
用于離子探針時接線說明
端子①接220V火線（火線與零線不得接反）
端子②接220V零線；接燃燒器外殼（火線與零線不得接反）
端子③④⑤⑥繼電器觸點
端子⑦接離子探針
