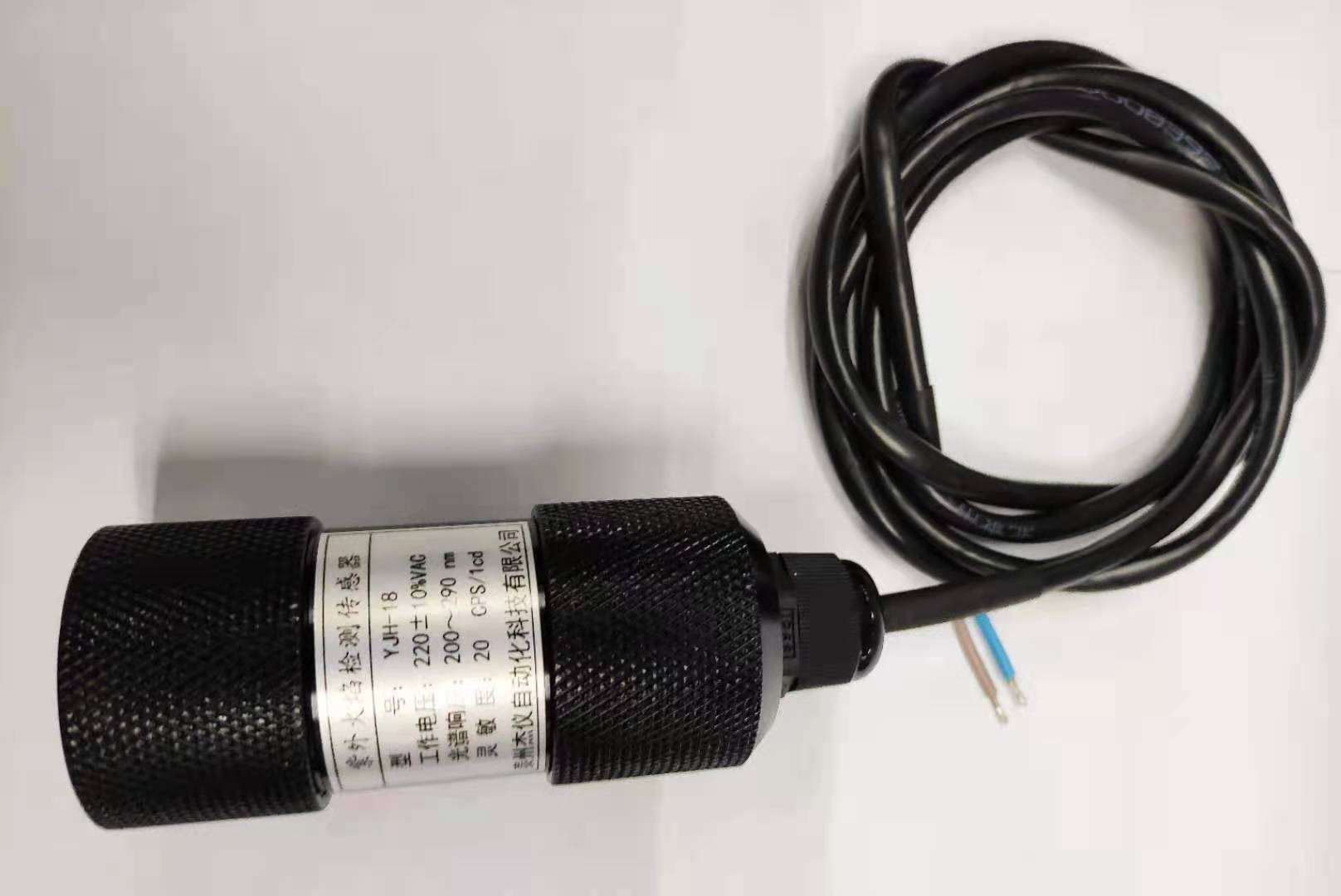

YJH-18火焰?zhèn)鞲衅鳎ㄅ鋰a(chǎn)管）
YJH-68火焰?zhèn)鞲衅鳎ㄅ溥M(jìn)口管）
概述：
YJH系列普通型紫外火焰?zhèn)鞲衅?是一種能夠接受火焰發出的光信號，并能將光信號
轉變?yōu)殡娦盘枺怨┛刂破魈幚?、指示和控制的光電轉換裝置?？膳c我公司生產的
紫外系列火焰控制器或其它紫外火焰控制器配合使用，廣泛應用于石油化工、冶金
鑄造等行業的工業燃燒系統中。
特點
采用交(直)流供電方式
采用脈沖輸出方式
采用的紫外光敏管元件，具有工作電壓范圍寬、壽命長、較高的靈敏度和快速的響
應等特點。
技術指標
型號 YJH-18
工作電壓 300V (DC) 220V(AC)
靈敏度(一燭光) ≥1m
所用管形 GD
信號線長度 ≤100m
環境溫度 -10℃~+100℃
安裝方式 螺紋旋接
安裝與接線
根據監測點的情況，選擇能可靠的觀測到火焰，又盡可能遠離高溫區的位置，將傳
感器光窗對準觀測點，旋接在內螺紋接頭上，以保證傳感器能準確觀測到火焰的狀態
維護和保養
由于各種氣體、液體燃料在燃燒時，不斷地?fù)]發出污染物質，使傳感器光窗粘污變
臟，影響傳感器對火焰信號的接收，從而造成靈敏度下降。為了保證傳感器正常工
作，必須定期擦拭傳感器光窗，（如果環境條件很差，可采用壓縮空氣吹掃，使擦
拭周期增長）使光窗保持清潔透明。
傳感器在使用到壽命晚期時，靈敏度將有所下降，因此在使用一段時間后，應檢測
其靈敏度。檢查方法可用1支白蠟燭，火焰高度45mm作為紫外線輻射源，在距離
傳感器光窗0.5m遠處，觀測監視器能否可靠工作，若發現傳感器靈敏度已不能滿
足實際要求，應及時更換傳感器。
維修
看不到火焰：檢查光敏管是否完好，被監測的火焰是否在傳感器的有效視角范圍內
誤報：檢查工作電壓是否太高，從而導致光敏管自激。信號線是否短路.
注意事項
紫外火焰?zhèn)鞲衅魇且环N對紫外線敏感的裝置，因此應避免使用在以下場合：
易受陽光或其他光源的直接或間接的照射
有明火作業以及X射線、弧光等
近距離內有電焊作業
